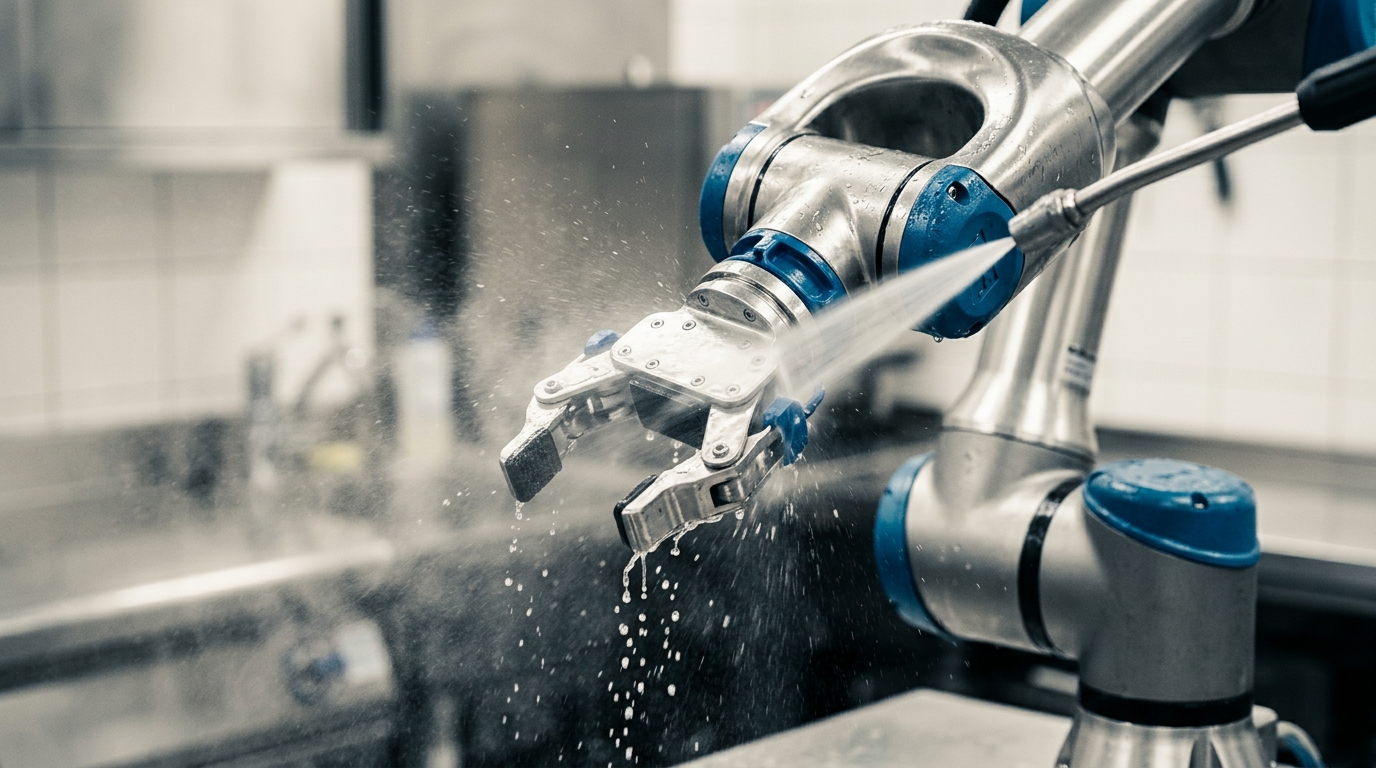

Lebensmittelkontakt Roboter: Greifer & Washdown zuerst

In der gewerblichen Gastronomie und Gemeinschaftsverpflegung existiert kein Roboter, der als Gesamtsystem pauschal lebensmittelrechtlich zugelassen ist. Die europäische Rahmenverordnung (EG) Nr. 1935/2004 gilt für Materialien und Gegenstände, die dazu bestimmt sind, unmittelbar oder mittelbar mit Lebensmitteln in Berührung zu kommen^[1]. Sie bezieht sich ausschließlich auf die spezifischen Werkstoffe und Baugruppen, die einen direkten oder vorhersehbaren Lebensmittelkontakt aufweisen. Wer eine Automatisierungslösung für die Großküche plant, muss die Konformität daher zwingend auf Bauteilebene nachweisen, anstatt sich auf allgemeine Werbeaussagen der Roboterhersteller zu verlassen.

Bauteilspezifische Prüfung statt Pauschalzulassung

Gemäß Artikel 3 der Verordnung (EG) Nr. 1935/2004 müssen Materialien nach guter Herstellungspraxis so hergestellt sein, dass sie unter den normalen oder vorhersehbaren Verwendungsbedingungen keine Bestandteile in Mengen an Lebensmittel abgeben, die die menschliche Gesundheit gefährden, eine unvertretbare Veränderung der Zusammensetzung herbeiführen oder die organoleptischen Eigenschaften beeinträchtigen^[1]. Für den Robotik-Einsatz bedeutet dies eine strikte Trennung: Der Knickarm, die Gelenkgehäuse und die Steuerungskabel fallen primär unter den Spritz- und Umgebungsbereich, während der Endeffektor, Greifbacken, Dichtungen und Schmiermittel den eigentlichen Lebensmittelkontaktbereich bilden.

• Konformitätserklärung (Declaration of Compliance) der Zulieferer für Kunststoffe gemäß Verordnung (EU) Nr. 10/2011 mit Migrationsgrenzwerten
• Nachweis lebensmittelgeeigneter Schmierstoffe (NSF H1) für alle getriebenahen Dichtstellen im Kopfbereich des Manipulators
• Prüfzeugnisse für Elastomere, Dichtungsringe und Saugnäpfe hinsichtlich ihrer Beständigkeit gegenüber Fetten, Säuren und Laugen
• Lückenlose Rückverfolgbarkeit aller verwendeten Kontaktwerkstoffe auf allen Herstellungs-, Verarbeitungs- und Vertriebsstufen, wie sie Artikel 17 der Verordnung (EG) Nr. 1935/2004 verlangt^[1]

Die rechtliche Verantwortung für die Einhaltung dieser Vorgaben verbleibt beim Betreiber der Großküche. Ein Anlagenbetreiber kann sich bei einer lebensmittelrechtlichen Betriebsprüfung nicht darauf berufen, dass ein Roboterarm als Gesamteinheit beschafft wurde. Fehlt für den installierten Greifer oder die Saugnäpfe eine lückenlose Dokumentation samt Konformitätserklärung, droht die sofortige Stilllegung der betroffenen Station im Küchenablauf.

Herkömmliche Industriegreifer scheiden für die direkte Handhabung unverpackter Speisen systematisch aus. Typische Greifsysteme aus der Fabrikautomation verfügen über offene Führungen, freiliegende Schmierfilme, gekerbte Gelenke und Standard-Gewindebohrungen. Gelangen organische Partikel in diese Spalten, entstehen unzugängliche Nährböden für Mikroorganismen, die durch normale Wischdesinfektionen nicht eliminiert werden können.

Materialwahl und Geometrie von Endeffektoren

Lebensmittelechte Greifer erfordern medienbeständige, korrosionsfreie und porenarme Werkstoffe. In der professionellen Speisenzubereitung kommen vorrangig austenitische Edelstahlqualitäten vom Typ AISI 316L sowie lebensmittelkonforme Hochleistungskunststoffe wie POM-C, PEEK oder PTFE zum Einsatz. Alle Übergänge müssen mit definierten Radien ausgeführt sein, um Toträume zu verhindern. Schrauben dürfen nicht im direkten Produktkontaktbereich liegen oder müssen mit hygienegerechten Dichtscheiben formschlüssig abgedeckt werden.

• Verzicht auf freiliegende Rückstellfedern, in deren Windungen sich Produktrückstände festsetzen
• Kapselung aller mechanischen Antriebe und Getriebe hinter medienresistenten Dichtmembranen
• Verwendung von lebensmittelzertifizierten Schmierstoffen der Klasse NSF H1 für alle inneren Führungen
• Einsatz detektierbarer Kunststoffe (mit ferromagnetischen Partikeln), um abgebrochene Bruchstücke über Metalldetektoren sofort zu identifizieren

Besondere Vorsicht ist bei pneumatischen Vakuum- und Sauggreifern geboten, wie sie häufig beim Umsetzen von Teiglingen, Fleischstücken oder Portionsschalen eingesetzt werden. Bei jedem Ansaugvorgang werden fetthaltige Dämpfe, Spritzer und Kondensat in die Saugleitungen gezogen. Ohne zwischengeschaltete, vollständig spülbare Hygiene-Abscheider und lebensmittelkonforme Silikon-Saugnäpfe kontaminiert das Vakuumsystem nach wenigen Betriebsstunden die Zuluft und die Kontaktflächen bei jedem erneuten Abblasimpuls.

Die European Hygienic Engineering & Design Group hat mit der EHEDG Guideline 62 - Teil 1 hygienegerechte Konstruktionskriterien für Robotersysteme in offenen Lebensmittelverarbeitungsumgebungen veröffentlicht. Die Leitlinie deckt nach Angaben der EHEDG sowohl nass- als auch trockengereinigte Bedingungen ab, behandelt Konstruktion, Installation, Integration und Dokumentation und dient als Grundlage für die hygienische Bewertung im EHEDG Equipment Certification Programme^[2]. Im offenen Lebensmittelbereich der Großküche reicht es nicht aus, korrosionsfeste Metalle einzusetzen. Die gesamte Bauform muss so beschaffen sein, dass Flüssigkeiten selbsttätig ablaufen und Mikroorganismen keine Haftungspunkte finden.

Konstruktionsprinzipien für Arm und Peripherie

Ein zentrales Kriterium nach EHEDG-Vorgaben ist die Vermeidung horizontaler Flächen. Sämtliche Oberflächen des Manipulators und der Greiferadapter müssen eine Mindestneigung aufweisen, damit Waschwasser, Kondensat und Reinigungsschaum rückstandsfrei ablaufen können. Schweißnähte im Produktbereich müssen durchgehend ausgeführt, spaltfrei und so glatt verschliffen sein, dass sich keine Rauheitstäler als Ansatzpunkt für Biofilm bilden.

• Vermeidung von Sacklochbohrungen und offenen Innengewinden im Arbeitsraum
• Vollständige interne Medien- und Kabelführung durch den Roboterarm ohne externe Riffelschläuche
• Beständigkeit aller Gehäuseoberflächen und Beschichtungen gegen alkalische Schaumreiniger und saure Desinfektionsmittel
• Hygienische Schnittstellen mit bündig abschließenden O-Ringen nach DIN 11864 oder EHEDG-zertifizierten Flanschen

Wird ein Standard-Industrieroboter mit extern verlegten Kabelbäumen und rauen Gussgehäusen an einer Vorbereitungs- oder Ausgabestation platziert, versagt das Hygienekonzept. Kabelbinder, Riffelschläuche und Gelenkfugen wirken in der feuchten Küchenumgebung wie Schmutzfänger, die sich im regulären Schichtbetrieb nicht verlässlich dekontaminieren lassen, was sich direkt auf die Food-and-Beverage-Lösungen eines Betriebs auswirkt.

In professionellen Spülküchen, Produktionsküchen und Vorbereitungsräumen erfolgt die tägliche Reinigung häufig mit Niederdruck- oder Hochdruckschaumgeräten und Heißwasser. Für solche Nassbereiche ist die Schutzart IP69K die maßgebliche Anforderung: Sie steht für Staubdichtheit und Beständigkeit gegen nahe geführte Heißwasserstrahlen und ist im Kennzeichen "K" auf die Fahrzeugnorm ISO 20653 zurückzuführen^[3]. Niedrigere Schutzklassen führen im harten Küchenalltag unweigerlich zu Elektronikausfällen und Isolationsschäden.

Viele auf dem Markt angebotene Serviceroboter für Transportaufgaben oder leichte Handhabung besitzen lediglich Schutzklassen wie IP54 oder IP65. Diese Geräte sind gegen gelegentliches Spritzwasser geschützt, dürfen jedoch keinesfalls in Bereichen betrieben werden, die mit dem Wasserschlauch gereinigt werden. Gelangt Wasser über Drehkränze oder Steckverbindungen in das Innere, führt dies zu Korrosion der Bussysteme, Motorausfällen und Sicherheitsabschaltungen.

Die technische Reinigbarkeit (Cleanability) eines Robotersystems entscheidet direkt über die wirtschaftliche Tragfähigkeit des gesamten Automatisierungsprojekts. Wenn die tägliche manuelle Zerlegung, Reinigung und Wiederinbetriebnahme des Endeffektors mehr Personalkapazitäten bindet als der Roboter während der Produktionsschicht einspart, schlägt der Effizienzgewinn in eine operative Belastung um. Die Wirtschaftlichkeit in der QSR-Küchenrobotik hängt maßgeblich von diesen Rüstzeiten ab.

Zeitaufwand und werkzeuglose Demontage

In der Großküche erfolgt die Abschlussreinigung unter strengem Zeitdruck durch das Küchenpersonal. Müssen Greifbacken oder Sauggruppen mit Inbusschlüsseln oder Spezialwerkzeugen demontiert werden, steigt das Fehlerrisiko: Dichtungen werden beschädigt, Schrauben fallen in Abläufe oder Teile werden aus Zeitnot nur oberflächlich abgewischt. Ein praxistaugliches System verlangt daher mechanische Schnellverschlüsse, die eine vollständige, werkzeuglose Entnahme aller produktberührenden Teile in weniger als zwei Minuten ermöglichen.

• Spülmaschinentauglichkeit aller abnehmbaren Kontaktbauteile für Band- oder Haubenspülmaschinen
• Visuelle Prüfbarkeit aller Dichtungsflächen nach dem Zusammenbau zur Vermeidung von Montagefehlern
• Klare Standard Operating Procedures (SOP) für Reinigung, Desinfektion und Sterilisation der Endeffektoren
• Geringe Bauteilkomplexität mit minimaler Teileanzahl zur Reduktion von Kontaminationsflächen

Besonders bei Anwendungen wie der Kochautomatisierung an der heißen Station, bei denen Fettnebel und Hitze auf mechanische Gelenke einwirken, entscheidet die Oberflächenversiegelung über den täglichen Reinigungsaufwand. Eingebrannte Fettreste lassen sich von rauen Gussoberflächen nur mit abrasiven Methoden entfernen, was Schutzbeschichtungen zerstört und die Lebensdauer der Mechanik drastisch verkürzt.

Ein Roboter ist kein eigenständiges Hygieneprodukt, sondern ein aktiver Prozessschritt innerhalb des betrieblichen HACCP-Konzepts (Hazard Analysis Critical Control Points). Jeder Kontakt des Roboters mit Lebensmitteln stellt eine potenzielle Gefahrenstelle dar, die im Hygieneplan des Küchenbetriebs methodisch erfasst, überwacht und dokumentiert werden muss. Automatisierte Systeme bieten hier den Vorteil lückenloser Datenaufzeichnung, fordern aber eine strikte Einbindung in das Qualitätsmanagement.

Regulatorische Schnittstellen und Betreiberpflichten

Neben dem Lebensmittelhygienerecht greifen ab dem 20. Januar 2027 die Bestimmungen der neuen EU-Maschinenverordnung (EU) 2023/1230^[4]. Diese Verordnung verschärft die Anforderungen an autonome Funktionen, Cybersecurity und digitale Dokumentation bei vernetzten Maschinen. Für Großküchenbetreiber bedeutet dies, dass modifizierte Roboterzellen oder nachgerüstete Greifwerkzeuge unter bestimmten Umständen als wesentliche Veränderung eingestuft werden können, was eine erneute Konformitätsbewertung nach sich zieht.

• Integration der automatisierten Reinigungsprotokolle in die digitale HACCP-Dokumentation
• Laufende Erfassung von Temperatur-, Druck- und Reinigungszyklen über vernetzte Sensorik
• Einhaltung der neuen Sicherheitsvorgaben der Maschinenverordnung 2023/1230 für kollaborierende Systeme
• Klare Zuweisung von Zugriffsrechten und Software-Updates zur Vermeidung von Cyberrisiken in vernetzten Küchen

Die Betreiberpflichten wachsen mit dem Automatisierungsgrad. Wer Robotik in sensible Lebensmittelprozesse integriert, muss sicherstellen, dass bei Sensorfehlern, Druckabfällen oder Materialermüdungen definierte Sicherheitsroutinen greifen. Kontaminierte Chargen müssen automatisch isoliert werden, bevor sie in den weiteren Speisenausgabeprozess gelangen.

Die Auswahl eines Robotersystems für die Großküche darf niemals mit der Frage nach Traglast, Reichweite oder Geschwindigkeit beginnen. Der erste und entscheidende Auswahlschritt ist der regulatorische und physikalische Hygiene-Filter: Entspricht der Endeffektor der EG 1935/2004, folgt das Gesamtsystem den EHEDG-Hygienic-Design-Kriterien und übersteht die Mechanik den täglichen IP69K-Washdown? Erst wenn diese Hürden genommen sind, wird die verbleibende Shortlist auf ihre Leistungsfähigkeit geprüft – und erst dann stellt sich die Frage, welche Küchenaufgaben sich für Robotik lohnen und welche nicht.

Strukturierter Auswahl- und Integrationsprozess

Ein herstellerunabhängiger Systemintegrator strukturiert diesen Vorgang so, dass Betreiber vor Fehlkäufen geschützt bleiben. Zunächst werden die betrieblichen Küchenabläufe systematisch analysiert und in formal verifizierte Spezifikationen übersetzt. Erst danach werden die am Markt verfügbaren Kinematiken und zertifizierten Hygienegreifer neutral bewertet und gegen diese Spezifikation gefiltert.

• Hygiene-First-Validierung aller Werkstoffe, Schutzklassen und Reinigungszeiten vor der Beschaffung
• Herstellerunabhängiges Matching der geeigneten Roboterplattform über Supplier Match
• Nahtlose Anbindung an Warenwirtschafts- und Küchenmanagementsysteme über vorkonfigurierte Connectors
• Zentrales Monitoring von Betriebszuständen, Reinigungszyklen und HACCP-Protokollen über das Cockpit

Durch diese methodische Trennung von regulatorischem Vorfilter und technischer Prozessanbindung verhindert die werob Platform kostspielige Fehlinvestitionen. Betreiber von Großküchen, Catering-Zentren und Gastronomiebetrieben erhalten eine rechtskonforme, washdown-fähige Automatisierungslösung für Food & Beverage, die sich nahtlos in den täglichen Schichtbetrieb einfügt.
