UAS-Abwehr: Erkennung, Verfolgung, Neutralisierung

Die rasante Verbreitung ziviler und gewerblicher unbemannter Flugsysteme (UAS) stellt die Betriebssicherheit kritischer Infrastrukturen (KRITIS), wie Industrieanlagen, Kraftwerke, Flughäfen und Forschungszentren, vor völlig neue Herausforderungen. Während unbemannte Fluggeräte logistische Abläufe optimieren und Inspektionsaufgaben vereinfachen, wächst zeitgleich das Risiko durch unbefugte oder vorsätzlich schädliche Drohnenflüge. Die Abwehr dieser unbemannten Systeme, im Fachjargon als Counter-UAS (C-UAS), Counter-UAV oder allgemeiner als Drohnenabwehr bezeichnet, hat sich daher von einer rein militärischen Spezialdisziplin zu einem Kernbestandteil moderner betrieblicher Sicherheitskonzepte entwickelt.

Dass der Handlungsbedarf akuter denn je ist, belegen offizielle Berichte der Luftfahrtbehörden. Die Deutsche Flugsicherung (DFS) registrierte allein im Jahr 2023 insgesamt 151 gefährliche Drohnensichtungen im deutschen Luftraum. Europaweit dokumentierte die EASA im selben Jahr 312 unbefugte Drohneneindringungen in geschützte Flughafenbereiche. Diese Zwischenfälle führen nicht nur zu massiven Verzögerungen und finanziellen Einbußen im Betrieb, sondern verdeutlichen die Schwachstellen herkömmlicher physischer Perimeterschutzmaßnahmen gegenüber Bedrohungen aus der Luft.

Eine wirksame C-UAS-Architektur basiert auf einer mehrstufigen Abwehrkette, die stufenweise von der Früherkennung über die Verfolgung bis hin zur kontrollierten Neutralisierung reicht. Um die passende Schutzstrategie für den zivilen und industriellen Bereich zu wählen, müssen Betreiber die zugrundeliegenden Sensorkonzepte und Wirkmechanismen im Detail verstehen.

Der erste Schritt jeder wirksamen Drohnenabwehr ist das rechtzeitige Erkennen eines herannahenden Fluggeräts. Unbemannte Luftfahrtsysteme besitzen meist eine sehr geringe Radar-Rückstrahlfläche (RCS) und fliegen in niedrigen Altituden, wodurch herkömmliche Flugüberwachungsradare sie häufig nicht erfassen. Um Drohnen dennoch frühzeitig zu identifizieren, kommen spezialisierte Primärradare, Radiofrequenz-Sensoren (RF) sowie elektrooptische und infrarote Kamerasysteme (EO/IR) zum Einsatz.

Da jeder einzelne Sensortyp spezifische physikalische Grenzen aufweist - so sind RF-Scanner wirkungslos bei völlig autonomen Drohnen ohne Funkverbindung, während optische Kameras bei Nebel oder Dunkelheit an ihre Grenzen stoßen -, gewinnt die Sensordatenfusion entscheidend an Bedeutung. Forscher des Fraunhofer-Instituts für Digitale Medientechnologie IDMT haben beispielsweise gezeigt, wie intelligente akustische Sensorarrays nahtlos mit optischen und radargestützten Detektoren kombiniert werden können, um Drohnen selbst außerhalb der direkten Sichtlinie zuverlässig zu lokalisieren.

• RF-Passivscanner: Erfassen Steuerungssignale und Videoübertragungen im Frequenzbereich von 2,4 GHz, 5,8 GHz sowie spezifischen Telemetriebändern.
• C-UAS-Primärradar: Detektiert kleinste reflektierende Objekte und ermittelt hochpräzise 3D-Koordinaten sowie Fluggeschwindigkeiten.
• EO/IR-Kamerasysteme: Bieten optische Verifikation durch Schwenk-Neige-Kameras mit Wärmebild- und HD-Zoomkanälen zur visuellen Bestätigung.
• Akustische Sensorarrays: Werten charakteristische Rotorgeräusche aus und ergänzen das System in verwinkelten Arealen oder bei verdeckter Sicht.

Ein zentrales Element moderner Sensordatenfusion ist die Vermeidung von Fehlalarmen. Durch die Querverbindung von Radardaten, HF-Profilen und akustischen Mustern filtert der Fusionsalgorithmus Vögel, Windkraftanlagen oder gewerbliche Lieferdrohnen automatisch heraus, bevor Sicherheitskräfte benachrichtigt werden.

Nach der Erfassung muss das erkannte Objekt kontinuierlich verfolgt und eingeordnet werden. Die Herausforderung besteht darin, aus den Rohdaten der Sensoren ein konsistentes Flugpfadmodell zu berechnen und zeitgleich den Standort des Piloten beziehungsweise der Bodensteuerungsstation (GCS) zu ermitteln. Viele moderne RF-Sensoren werten hierzu Telemetrieprotokolle aus, um die Startkoordinaten der Drohne im Signalstrom zu isolieren.

Für ein lückenloses Lagebild im geschützten Luftraum kommen Klassifizierungsalgorithmen auf Basis maschinellen Lernens zum Einsatz. Diese Abfrageprozesse prüfen in Echtzeit, ob ein Fluggerät ein legales Remote-ID-Signal sendet, auf einer freigegebenen Flugroute unterwegs ist oder unverzüglich als feindliches Objekt eingestuft werden muss.

1. Signal-Dekodierung: Extraktion von Remote-ID, Telemetrie und Seriennummern aus dem aktiven Funkstream.
2. Pfad-Verfolgung (Tracking): Kontinuierliche Prädiktion des Flugkurses unter Einbeziehung von Wind- und Geländedaten.
3. Bedrohungsanalyse: Kategorisierung nach Annäherungsgeschwindigkeit, Zielkurs und Frachtkapazität.
4. Lagebild-Synthese: Zusammenführung aller Objektdaten zu einer einheitlichen Koordinatenanzeige für die Leitstelle.

Das resultierende Echtzeit-Luftlagebild ermöglicht es dem Sicherheitspersonal, Bedrohungen differenziert einzuschätzen und zielgerichtete Gegenmaßnahmen einzuleiten. Bei der Konzeption dieser komplexen Datenströme unterstützt ein spezialisierter Systemintegrator dabei, die Sensorik nahtlos in bestehende Sicherheitssysteme zu integrieren.

Zur Abwehr unbefugter Drohnen haben sich sogenannte Soft-Kill-Methoden etabliert. Diese greifen nicht physisch in die Struktur des Fluggeräts ein, sondern unterbrechen dessen elektronische Kommunikation oder manipulieren die Positionsbestimmung. Dadurch lässt sich die Bedrohung neutralisieren, ohne dass Trümmerteile unkontrolliert auf das Betriebsgelände stürzen.

Das gebräuchlichste Verfahren ist das Jamming (Frequenzstörung). Ein Störsender strahlt gezielt Hochfrequenzsignale auf den Steuerungs- und Videofrequenzen der Drohne ab, um die Verbindung zwischen Pilot und Fluggerät abzuschneiden. Die meisten handelsüblichen Drohnen leiten bei Signalverlust automatisch ein Notfallprotokoll ein - sie verharren im Schwebeflug, kehren zum Startpunkt zurück (Return-to-Home) oder landen auf Stelle. Noch weiter geht das Spoofing: Hierbei sendet das Abwehrsystem gefälschte GNSS-Satellitensignale (GPS, GLONASS, Galileo) mit höherer Feldstärke aus. Der Drohne wird eine falsche Position vorgetäuscht, sodass das System die Steuerung kontrolliert übernehmen und die Drohne auf eine sichere Landezone umleiten kann.

Der Einsatz elektronischer Störsender erfordert jedoch strikte technische Schutzvorkehrungen, um benachbarte Funkdienste, Betriebsfunk oder zivile Navigationsinfrastrukturen nicht unbeabsichtigt zu beeinträchtigen.

Wenn elektronische Schutzmaßnahmen nicht greifen - etwa weil die eindringende Drohne vollständig autonom via Trägheitsnavigation (INS) oder optischem Fluss fliegt -, kommen kinetische Abfangmethoden (Hard-Kill) zum Einsatz. Diese Systeme zielen auf die physische Entschärfung der Drohne in der Luft ab.

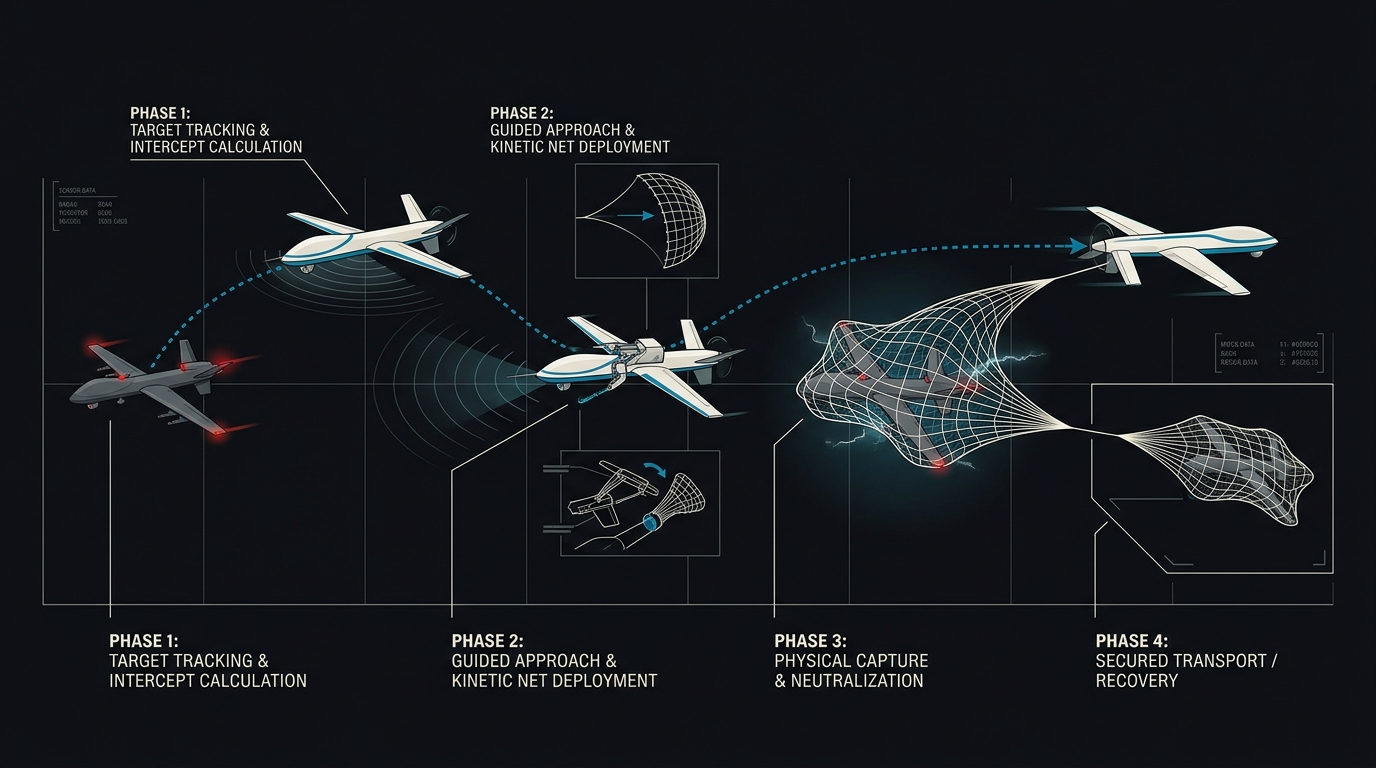

Moderne physische Abfangkonzepte reichen von bodengebundenen Netzkanonen über speziell ausgerüstete Abfangdrohnen mit Fangnetzen bis hin zu autonomen Abfangjägern. Das Deutsche Zentrum für Luft- und Raumfahrt (DLR) bündelt im Projekt CUSTODIAN (Counter-UAS Technologies for Detection, Interception and Neutralization) die Kompetenzen von zwölf Instituten und Einrichtungen unter Leitung des Instituts für Flugsystemtechnik und erprobt automatisierte Verfahren zur Drohnenabwehr am Nationalen Erprobungszentrum für Unbemannte Luftfahrtsysteme in Cochstedt. Die DLR-Forschenden demonstrierten dabei sowohl die gezielte Störung des Navigationssignals, die eine Drohne zur Landung zwang, als auch das physische Abfangen durch eine autonome Interceptor-Drohne, die das eindringende Fluggerät rammte.

Die Wahl der kinetischen Methode hängt stark vom Einsatzort ab. Während auf freiem Feld das gezielte Rammen ein schnelles Mittel darstellt, ist über dicht bebauten Industriearealen das Einfangen im Netz mit anschließendem Fallschirmabstieg die bevorzugte Option zur Schadensvermeidung.

In kritischen Sicherheitssituationen bleiben dem Leitstellenpersonal oft nur wenige Sekunden, um auf eine Luftraumverletzung zu reagieren. Zentrale Command-and-Control-Systeme (C2) bündeln sämtliche Sensordaten, berechnen Bedrohungsprioritäten und schlagen dem Bediener automatisch die geeignetste Gegenmaßnahme vor.

Automatisierte Entscheidungsunterstützungssysteme berücksichtigen dabei Windverhältnisse, den aktuellen Standort von Mitarbeitern auf dem Areal sowie die Art der geschützten Infrastruktur. So wird sichergestellt, dass im Ernstfall kein Jamming aktiviert wird, wenn dadurch kritische betriebliche WLAN-Netze gestört würden.

• Zentrale Visualisierung: Dreidimensionale Darstellung aller Flugobjekte und Sensorbereiche auf einer einheitlichen Karte.
• Automatisierte Regelwerke: Vordefinierte Reaktionskaskaden basierend auf Zonenverletzungen (z. B. Warnzone vs. Sperrzone).
• Echtzeit-Eskalation: Automatische Benachrichtigung von Werkschutz, Betriebsteams und zuständigen Behörden.
• Lückenlose Auditierung: Rechtssichere Aufzeichnung aller Sensordaten, Systementscheidungen und Benutzereingriffe.

Für Betreiber, die bereits autonome Service- und Inspektionsroboter am Boden oder in der Luft einsetzen, ist die Einbindung von C-UAS-Daten in existierende Sicherheits-Dashboards essenziell. Plattformen zur Flottensteuerung, wie das Cockpit, ermöglichen die zusammenfassende Überwachung von Roboterflotten, Task-Zuweisungen und Sicherheitswarnungen in einer einheitlichen Bedieneroberfläche.

Neben den technischen Voraussetzungen bildet der rechtliche Rahmen die entscheidende Leitplanke für jeden C-UAS-Einsatz. Im zivilen Sektor greifen streng rechtliche Vorgaben, da elektronische Gegenmaßnahmen das Telekommunikationsgesetz (TKG) berühren und physische Einwirkungen als Eingriff in den Luftverkehr gewertet werden können.

In Deutschland ist die Abwehr nichtmilitärischer Drohnengefahren Aufgabe der Polizeibehörden der Länder, auf Flughäfen sowie über Bahnanlagen des Bundes der Bundespolizei. Erfolgt die Abwehr über die Nutzung von Frequenzen, etwa beim Jamming, greift zusätzlich das Telekommunikationsgesetz (TKG): Jede Frequenznutzung bedarf einer vorherigen Frequenzzuteilung durch die Bundesnetzagentur, wobei für Behörden wie die Polizei eine Ausnahme von der Erlaubnispflicht in Betracht kommt. Private Industrieunternehmen und Betreiber kritischer Infrastrukturen können aktive Gegenmaßnahmen daher in der Regel nicht eigenständig einsetzen. Der Schwerpunkt im zivilen Gewerbebereich liegt deshalb meist auf hochpräziser Detektion, Verfolgung, Dokumentation und automatisierten Notfallprotokollen in Abstimmung mit Polizei und Luftaufsicht.

1. Rechtliche Prüfung: Klären der luftfahrt- und funkrechtlichen Befugnisse am jeweiligen Betriebsstandort.
2. Frequenzkoordinierung: Abstimmung aller passiven und aktiven RF-Sensoren mit den Vorgaben der Bundesnetzagentur.
3. Haftungsabdeckung: Juristische Bewertung von Folgeschäden durch unkontrolliert abstürzende Drohnen.
4. Datenschutzkonformität: Einhaltung der DSGVO-Vorgaben bei der optischen Videoverarbeitung und Kennzeichenerfassung.
