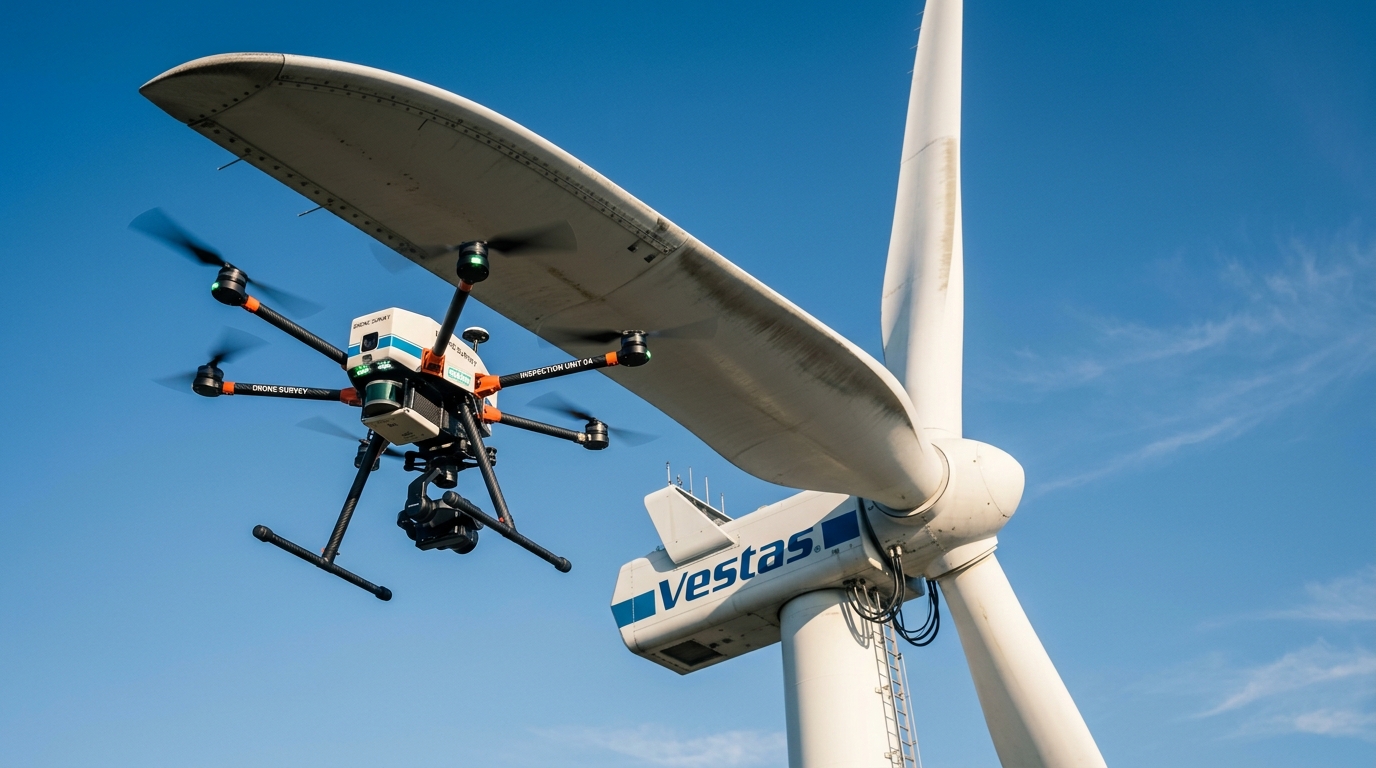

Drohneninspektion von Windkraftanlagen: Ablauf, Regulatorik und Datenprodukte
Erfahren Sie, wie wedrone die Drohneninspektion von Windkraftanlagen in den Regelbetrieb überführt - herstellerunabhängig, rechtskonform und effizient.
Die regelmäßige Drohneninspektion von Windkraftanlagen sichert den Ertrag und minimiert Ausfallzeiten. wedrone bringt den Drohnenbetrieb als herstellerunabhängiger Systemintegrator in den operativen Regelbetrieb, gesteuert über das zentrale Cockpit und rechtskonform strukturiert.
Key Takeaways
- 1Rund 90 % der kritischen Schäden an Rotorblättern entstehen im Inneren und können nur durch spezialisierte Inneninspektionen erfasst werden.
- 2Eine Standard-Drohneninspektion dauert nur 30 bis 60 Minuten und senkt die Stillstandzeiten im Vergleich zu Seilzugangsteams drastisch.
- 3wedrone strukturiert den rechtskonformen Betrieb nach der EU-Drohnenverordnung 2019/947 über ein herstellerunabhängiges Partner-Netzwerk.
- 4Alle Flugdaten, Freigaben und Systemzustände werden zentral im Cockpit von wedrone überwacht und für Betreiber transparent dokumentiert.
Effizienzsteigerung in der Windkraft: Der Schritt vom Pilotprojekt zum Regelbetrieb
Die manuelle Inspektion von Windkraftanlagen stellt Betreiber und Entscheider vor erhebliche wirtschaftliche und operative Herausforderungen. Traditionell sind wiederkehrende Prüfungen der Rotorblätter und der tragenden Strukturen mit einem enormen logistischen Aufwand verbunden, der den Betrieb der Anlagen tagelang blockieren kann. Mit dem Einzug moderner Drohnentechnologie lässt sich dieser Prozess grundlegend beschleunigen. Eine automatisierte Drohneninspektion benötigt oft nur 30 bis 60 Minuten pro Anlage, wodurch sich die Stillstandszeiten drastisch reduzieren lassen. Dieser enorme Zeitgewinn ermöglicht es, die Inspektion von einem aufwendigen Einzelprojekt in einen standardisierten und hocheffizienten Regelbetrieb zu überführen. Mehr dazu bei wedrone Drohnen-Services.
Herausforderungen klassischer Seilzugangsmethoden
Die herkömmliche Inspektion von Rotorblättern mittels Seilzugangstechnik erfordert ein hohes Maß an personellen und zeitlichen Ressourcen. Industrieuntersuchungen zeigen, dass ein qualifiziertes Team aus zwei bis vier Industriekletterern inklusive Sicherheitsleitung meist drei bis sechs Stunden für die Begutachtung einer einzigen Windkraftanlage benötigt. Neben dem gravierenden Sicherheitsrisiko für das Personal, das Arbeiten in extremen Höhen ausführen muss, schränkt dieses Verfahren die tägliche Durchsatzrate stark ein. Während Industriekletterer im Durchschnitt nur ein bis zwei Anlagen pro Tag prüfen können, schaffen automatisierte Drohnensysteme ein Vielfaches dieser Menge in derselben Zeit. Zudem verlängert jedes manuelle Verfahren die Ausfallzeit der Turbine, was bei täglichen Stillstandskosten direkte finanzielle Einbußen bedeutet.
| Kriterium | Klassischer Seilzugang | Automatisierte Drohneninspektion |
|---|---|---|
| Typische Teamgröße | 2 bis 4 Personen (Kletterer und Sicherheitsleitung) | 1 Person (Drohnenpilot) |
| Zeitaufwand pro Anlage | 3 bis 6 Stunden | 15 bis 45 Minuten |
| Inspektionen pro Tag | 1 bis 2 Windkraftanlagen | 18 bis 25 Windkraftanlagen |
| Sicherheitsrisiko | Hoch (Arbeiten in der Höhe, Sturzgefahr) | Gering (keine Höhenarbeiten für das Personal) |
Maximierung der Anlagenverfügbarkeit durch standardisierte Daten
Der Schlüssel zur langfristigen Erhöhung der Anlagenverfügbarkeit liegt in der systematischen Erfassung und Auswertung hochauflösender Bilddaten. Während Kletterer manuelle Notizen und punktuelle Fotos anfertigen, erfassen Drohnen systematisch hochauflösende 4K-Bilder aller Rotorblattseiten. Diese standardisierten Datensätze ermöglichen es, feinste Haarrisse, Erosionsschäden oder Blitzeinschläge frühzeitig zu erkennen, bevor diese zu schwerwiegenden strukturellen Schäden oder gar zum Totalausfall führen. Durch regelmäßige, halbjährliche Kontrollen lassen sich ungeplante Ausfälle im Fuhrpark um bis zu 30 bis 50 Prozent reduzieren.
wedrone, die spezialisierte Drohnen-Einheit von werob, überführt Drohneninspektionen genau aus diesem experimentellen Status in einen standardisierten, herstellerunabhängigen Regelbetrieb. Als herstellerunabhängiger Systemintegrator für Robotik greift werob auf ein breites Partner-Netzwerk zurück. Sämtliche Abläufe werden digitalisiert und über das zentrale Cockpit überwacht, in dem alle relevanten Dimensionen wie Hardware-Status, regulatorische Rahmenbedingungen nach der EU-Drohnenverordnung 2019/947 sowie die konkreten Missionsspezifikationen zusammenfließen. Neben der Datenerfassung umfasst das Portfolio von wedrone auch die physische Drohnen-Infrastruktur. Dazu gehören spezialisierte Drohnenlandeplätze wie Pad Business für Unternehmen, Pad Home für den privaten Einsatz sowie Pad Med für Kliniken, die eine vollautomatische Einsatzbereitschaft vor Ort unterstützen.
Der Ablauf einer professionellen Drohneninspektion: Innen- und Außenprüfung
Die regelmäßige Überprüfung von Windkraftanlagen sichert deren langfristige Effizienz und beugt teuren Ausfällen vor. Moderne Drohnentechnologie ermöglicht heute eine hochpräzise Erfassung von Rotorblättern, Turm und Nabe, sowohl von außen als auch von innen. Während herkömmliche Inspektionen oft als isolierte, aufwendige Projekte organisiert werden, überführt wedrone diesen Prozess in einen standardisierten, herstellerunabhängigen Regelbetrieb. Über die werob Platform werden Einsätze koordiniert, regulatorische Vorgaben strukturiert und alle erfassten Daten in einem zentralen Cockpit gebündelt. Dies schafft eine transparente Entscheidungsgrundlage für Betreiber und optimiert die Instandhaltungsplanung nachhaltig.
Präzise Erfassung von außen: Thermografie und RGB-Aufnahmen
Die Außenprüfung beginnt mit einer systematischen Erfassung der gesamten sichtbaren Struktur einer Windkraftanlage. Zum Einsatz kommen hochauflösende RGB-Kameras, die selbst kleinste Risse, Erosionsschäden an den Blattkanten oder oberflächliche Blitzschlagschäden detailgetreu dokumentieren. Ergänzt wird diese visuelle Inspektion durch modernste Thermografie. Infrarot- und Wärmebildkameras machen thermische Anomalien sichtbar, die auf verdeckte Reibungspunkte, Feuchtigkeitseinschlüsse oder Ablösungen unter der Oberfläche hinweisen. Durch die berührungslose Befliegung entfällt der zeitaufwendige Einsatz von Industriekletterern, was das Sicherheitsrisiko für das Wartungspersonal erheblich reduziert und die Stillstandzeiten der Anlagen von Tagen auf wenige Stunden minimiert.
Zerstörungsfreie Inneninspektion: Einblick in das verborgene Herzstück
Die größte Herausforderung bei der Wartung liegt im Verborgenen, denn etwa 90 % der strukturell relevanten Schäden an Rotorblättern entstehen im Blattinneren. Delaminierungen an den Verklebungen, Risse an der Stegverklebung oder Ablösungen der tragenden Schalen sind von außen völlig unsichtbar. Mit spezialisierten, geschützten Innenraumdrohnen führt wedrone eine zerstörungsfreie Inneninspektion durch. Diese Drohnen dringen durch die Blattwurzelöffnung tief in den Hohlraum ein und dokumentieren den Zustand der Schaleninnenstrukturen und Holmverbindungen über eine Distanz von bis zu 70 Metern. Leistungsstarke LED-Systeme sorgen dabei für eine lückenlose Ausleuchtung der völlig dunklen Hohlräume.
- Vorbereitung und Missionsplanung: Festlegung der technischen Parameter sowie der behördlichen Vorgaben über die werob Platform.
- Außeninspektion mit hochauflösender Sensorik: Strukturierte Erfassung von Turm, Gondel und Blattaußenseiten mittels RGB- und Thermografiesystemen.
- Zerstörungsfreie Inneninspektion: Befliegung des Rotorblattinnenraums zur Detektion von Delaminierungen und Rissen an den Stegverklebungen.
- Datenkonsolidierung im Cockpit: Zusammenführung aller Bild- und LiDAR-Daten für eine transparente Berichterstattung und lückenlose Dokumentation.
Die gesamte Befunddokumentation wird im Cockpit zusammengeführt, wo alle Bilddaten, Schadensberichte und optionalen LiDAR-Punktwolken strukturiert archiviert werden. Diese lückenlose und reproduzierbare Datenbasis ist nicht nur für die Schadensbewertung durch zertifizierte Gutachter essenziell, sondern erleichtert auch die Arbeit für interne Compliance-Beauftragte und Sicherheitsverantwortliche. Anstatt unstrukturierter Einzelberichte erhalten Betreiber ein digitales Abbild ihrer Flotte, das fundierte Entscheidungen über Reparaturen, Weiterbetrieb oder Gewährleistungsansprüche ermöglicht und die Wartungskosten planbar macht.
Datenprodukte und das Cockpit: Präzise Befunde für Betreiber
Die reine Durchführung eines Drohnenflugs ist nur der erste Schritt einer professionellen Inspektion von Windkraftanlagen. Für Betreiber und technische Leiter entsteht der eigentliche Mehrwert erst bei der qualifizierten Aufbereitung der erfassten Rohdaten in präzise, digitale Datenprodukte. wedrone überführt hochauflösende Bilddaten, Thermografie-Aufnahmen und Laserscans in standardisierte Formate wie fotorealistische 3D-Modelle und dichte LiDAR-Punktwolken. Diese veredelten Datensätze bilden eine verlässliche Entscheidungsgrundlage für Instandhaltungs- und Reparaturteams, um strukturelle Mängel an Rotorblättern oder dem Turm frühzeitig zu erkennen.
Digitale Zwillinge und LiDAR-Punktwolken für die Analyse
Durch den Einsatz moderner Sensorik an den unbemannten Flugsystemen werden Millionen einzelner Messpunkte erfasst. Diese Rohdaten werden mittels Photogrammetrie und spezialisierter Software zu einem exakten digitalen Abbild der Windkraftanlage zusammengesetzt. So entstehen detailreiche 3D-Modelle und normierte LAS- oder LAZ-Punktwolken, die millimetergenaue Messungen aus der Ferne erlauben. Schadensberichte listen Anomalien, Risse oder Erosionen an den Rotorblättern exakt nach Schweregrad und Position auf, sodass Service-Einsätze zielgerichtet geplant werden können.
- Hochauflösende Schadensberichte: Visuelle Dokumentation von Rissen, Abplatzungen und Erosionsschäden mit präzisen GPS-Koordinaten.
- Thermogenerierte Hotspot-Analysen: Identifikation thermischer Anomalien im Inneren der Rotorblätter oder an elektrischen Komponenten.
- LiDAR-Punktwolken und 3D-Modelle: Georeferenzierte, dreidimensionale Abbilder zur geometrischen Vermessung und Verlaufsanalyse über mehrere Inspektionszyklen hinweg.
Regelbetrieb und Steuerung im Cockpit
Um Drohneninspektionen von singulären Projekten in einen verlässlichen Regelbetrieb zu überführen, müssen alle Datenströme, Flugfreigaben und regulatorischen Anforderungen an einem zentralen Ort zusammenlaufen. Hier kommt das Cockpit von wedrone zum Einsatz. Als herstellerunabhängiger Systemintegrator bindet die Muttergesellschaft werob verschiedene Drohnensysteme und spezialisierte Dienstleister ein. Im Cockpit behalten Betreiber den Überblick über den aktuellen Status aller Inspektionen, anstehende Missionen sowie behördliche Freigaben gemäß der EU-Drohnenverordnung, die gemeinschaftlich mit spezialisierten Partnern strukturiert werden. Alle Befunde und Datenprodukte sind direkt im Dashboard abrufbar, wodurch der gesamte Prozess von der Flugplanung bis zum fertigen Schadensbericht transparent dokumentiert ist.
Regulatorik und Konformität nach der EU-Drohnenverordnung 2019/947
Der regelmäßige Einsatz von unbemannten Luftfahrtsystemen für die Inspektion von Windkraftanlagen verspricht signifikante Effizienzgewinne, bewegt sich jedoch in einem hochgradig regulierten Umfeld. Jede Befliegung im unmittelbaren Umkreis von Windkraftanlagen greift tief in das Luftrecht ein und unterliegt somit der strengen europäischen Gesetzgebung. Für Betreiber und Entscheider in Unternehmen ist die präzise Einhaltung dieser rechtlichen Rahmenbedingungen die fundamentale Voraussetzung für den haftungssicheren Betrieb. wedrone, die spezialisierte Drohnen-Einheit der werob GmbH aus Hamburg, unterstützt Betreiber dabei, diese regulatorischen Hürden systematisch zu überwinden und den Drohneneinsatz von einem singulären Projekt in einen standardisierten Regelbetrieb zu überführen.
Die spezielle Kategorie (Specific Category) und das SORA-Verfahren
Da die automatisierte Inspektion von Windenergieanlagen meist außerhalb der direkten Sichtverbindung (BVLOS) stattfindet, fallen diese Missionen unter die Bestimmungen der speziellen Kategorie (Specific Category) gemäß der EU-Drohnenverordnung 2019/947. Für diesen Betrieb ist eine detaillierte Risikobewertung nach dem SORA-Verfahren (Specific Operations Risk Assessment) zwingend erforderlich. Hierbei werden operationelle Risiken am Boden und in der Luft analysiert, um geeignete Sicherheitsmaßnahmen festzulegen. Da dies intern oft erhebliche Ressourcen bindet, strukturiert wedrone diesen Prozess gemeinsam mit spezialisierten Partnern für Luftrecht und Risikobewertung. Dies gewährleistet eine zügige behördliche Betriebsgenehmigung und schützt Unternehmen vor rechtlichen Risiken.
| Kriterium | Offene Kategorie (Open) | Spezielle Kategorie (Specific) |
|---|---|---|
| Relevanz für Windkraft | Gering, da strenge Auflagen wie permanente Sichtverbindung (VLOS) gelten. | Sehr hoch, da standardmäßig Flüge außerhalb der Sichtweite (BVLOS) zulässig sind. |
| Risikoanalyse | Keine individuelle Risikoanalyse notwendig. | Individuelle Risikobewertung nach dem SORA-Verfahren zwingend vorgeschrieben. |
| Zulassung | Betrieb innerhalb standardisierter Grenzen ohne Einzelgenehmigung. | Betriebsgenehmigung durch die zuständige Luftfahrtbehörde erforderlich. |
Der gesamte operative Ablauf wird über das Cockpit gesteuert und lückenlos dokumentiert. Dieses Cockpit ermöglicht es Betreibern, den regulatorischen Status jeder Mission, die Lizenzen der beteiligten Drohnenpiloten sowie den Zustand der Infrastruktur in Echtzeit zu überwachen. Durch diesen integrierten Ansatz und das herstellerunabhängige Partner-Netzwerk von wedrone wird sichergestellt, dass die Inspektionen nicht nur technisch präzise, sondern auch zu jedem Zeitpunkt vollständig konform mit der EU-Drohnenverordnung 2019/947 ablaufen.
Infrastruktur der Zukunft: Herstellerunabhängigkeit und automatisierte Drohnenlandeplätze
Die Inspektion von Windkraftanlagen erfordert hochgradig präzise Erfassungsmethoden für Rotorblätter und Turmstrukturen. Um diese Prozesse von singulären Projekten in einen standardisierten und effizienten Regelbetrieb zu überführen, setzt wedrone als Drohnen-Einheit der werob auf eine herstellerunabhängige Systemintegration. Als herstellerunabhängiger Systemintegrator für Robotik, einer Marke der CITO GmbH aus Hamburg, greift das Unternehmen auf ein breites Partner-Netzwerk zurück. Dies stellt sicher, dass stets die am besten geeignete Drohnen-Hardware für die spezifischen Anforderungen der Windkraftanlagen zum Einsatz kommt, anstatt Betreiber an eine proprietäre Plattform zu binden.
Kontinuierlicher Betrieb durch automatisierte Hangarsysteme
Der Übergang zum echten Regelbetrieb gelingt nur, wenn Drohneneinsätze weitgehend automatisiert ablaufen können und keine ständige manuelle Einrichtung vor Ort erfordern. Durch den Einsatz geschlossener, automatisierter Hangarsysteme können Inspektionsflüge vordefinierten Routen folgen, autonom starten und nach der Landung eigenständig geladen werden. Die Überwachung und Steuerung dieser automatisierten Abläufe erfolgt zentral über das Cockpit, das alle operativen, infrastrukturellen und regulatorischen Dimensionen in Echtzeit abbildet. So behalten Betriebsleiter jederzeit die volle Kontrolle über den Zustand der Drohnenflotte und die erfassten Datenprodukte.
- Herstellerunabhängige Systemintegration: Durch ein herstellerunabhängiges Partner-Netzwerk wird die flexibelste und am besten geeignete Hardware für die jeweilige Inspektion ausgewählt.
- Missions-Cockpit für den Regelbetrieb: Die Überwachung aller Systemdaten, Flugrouten und Analyseergebnisse ist direkt in das Cockpit integriert, was den administrativen Aufwand im täglichen Betrieb minimiert.
- Modulare Landeplatz-Konzepte: Je nach Einsatzgebiet bietet wedrone automatisierte Hangarsysteme wie Pad Home für private Anwendungen, Pad Business für Unternehmen und Pad Med für medizinische Einrichtungen und Kliniken an.
Die physische Integration der Landeplätze wie Pad Business in die bestehende Infrastruktur von Windparks bildet das Fundament für die autonome Dauerüberwachung. Die luftfahrtrechtliche und regulatorische Absicherung dieser Flüge nach der EU-Drohnenverordnung 2019/947 wird dabei schrittweise mit spezialisierten Partnern strukturiert, um Genehmigungsprozesse für den Betrieb außerhalb der Sichtweite des Steuerers (BVLOS) zu beschleunigen. Auf diese Weise wird die Drohnentechnologie zu einem voll integrierten Bestandteil der Betriebsinfrastruktur. Weitere Details zu den herstellerunabhängigen Integrationslösungen finden Betreiber direkt bei wedrone.
Weiterlesen: wedrone Drohnen-Services · BVLOS-Genehmigung nach EU-Drohnenverordnung · Drone-in-a-Box.
FAQ
- Wie lange dauert eine Drohneninspektion an einer Windkraftanlage?
- Eine standardmäßige Drohneninspektion zur visuellen und thermografischen Prüfung einer Windkraftanlage dauert in der Regel nur etwa 30 bis 60 Minuten. Dadurch werden die Stillstandzeiten der Anlage im Vergleich zu herkömmlichen Prüfungen durch Industriekletterer erheblich verkürzt und Ertragsausfälle minimiert.
- Warum ist die Inneninspektion von Rotorblättern so wichtig?
- Etwa 90 % der strukturell relevanten Schäden an Rotorblättern wie Faserbrüche oder Delaminierungen entstehen im Inneren des Blattes. Diese Schäden sind von außen unsichtbar und können nur durch Spezialdrohnen wie die Flyability Elios 3 dokumentiert werden, die im Inneren des Blattes operieren.
- Welche gesetzlichen Vorgaben gelten für den Drohnenflug an Windkraftanlagen?
- Der Betrieb von Drohnen an Windenergieanlagen unterliegt der EU-Drohnenverordnung 2019/947. Da die Flüge meist in der speziellen Kategorie stattfinden, sind Betriebsgenehmigungen und eine Risikobewertung nach dem SORA-Verfahren erforderlich. wedrone strukturiert diese Prozesse mit spezialisierten Partnern.
- Was ist das Cockpit von wedrone und wie unterstützt es den Betrieb?
- Das Cockpit von wedrone ist eine zentrale Monitoring-Plattform. Es bietet Betreibern Echtzeit-Einblicke in den Systemstatus, anstehende Aufgaben, regulatorische Freigaben und Audit-Logs. So wird der gesamte Drohnenbetrieb transparent und im täglichen Regelbetrieb steuerbar.
- Welche Drohnenlandeplätze bietet wedrone an?
- wedrone plant und baut automatisierte Drohnenlandeplätze für verschiedene Einsatzzwecke. Dazu gehören Pad Home für den privaten Bereich, Pad Business für Unternehmen und Industrieanlagen sowie Pad Med für medizinische Einrichtungen und Kliniken.
- Ist wedrone an bestimmte Drohnenhersteller gebunden?
- Nein, wedrone agiert als herstellerunabhängiger Systemintegrator unter dem Dach von werob. Dank eines breiten Partner-Netzwerks wird für jeden spezifischen Anwendungsfall die optimal geeignete Hardware ausgewählt und nahtlos in die bestehende Betreiber-Infrastruktur integriert.
